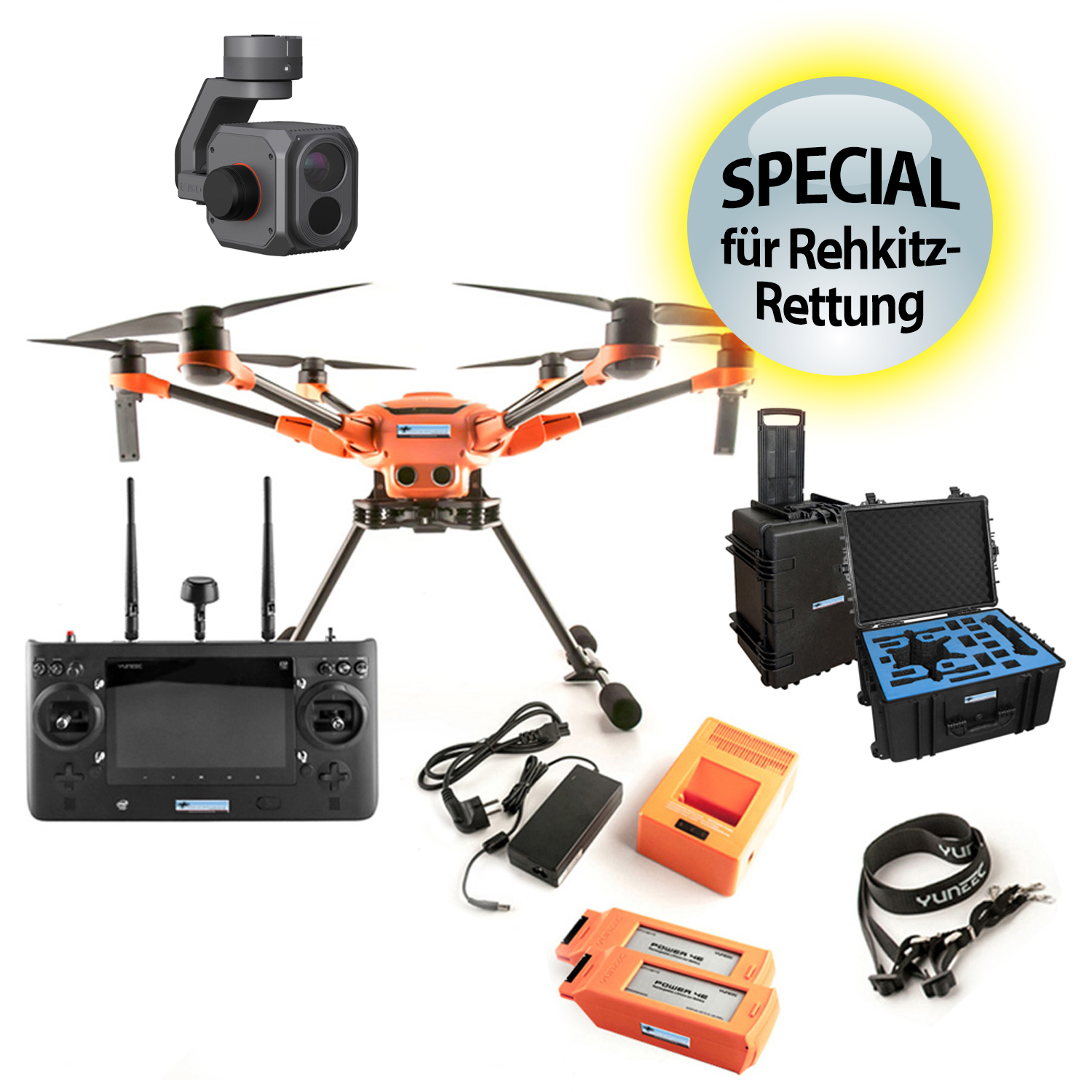

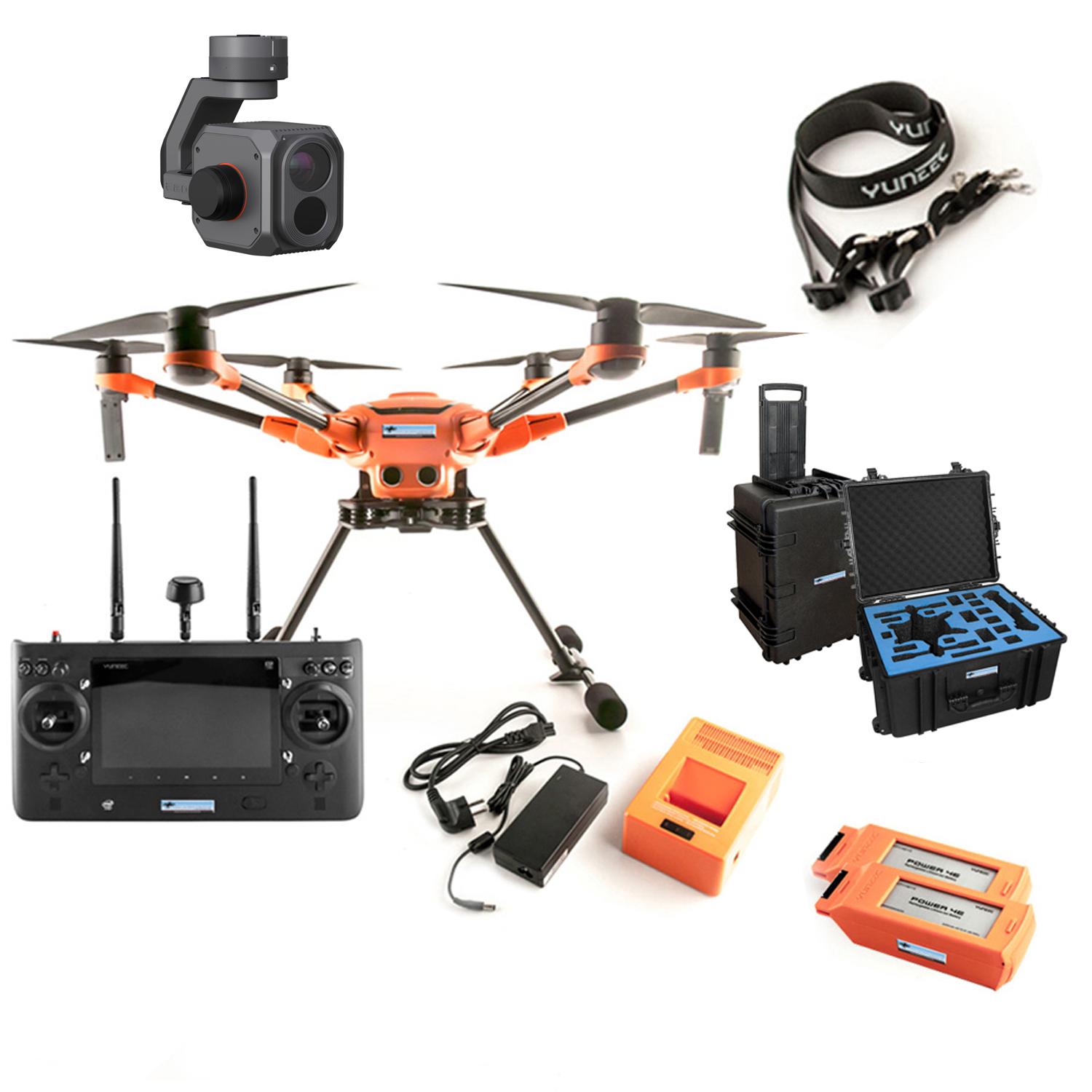

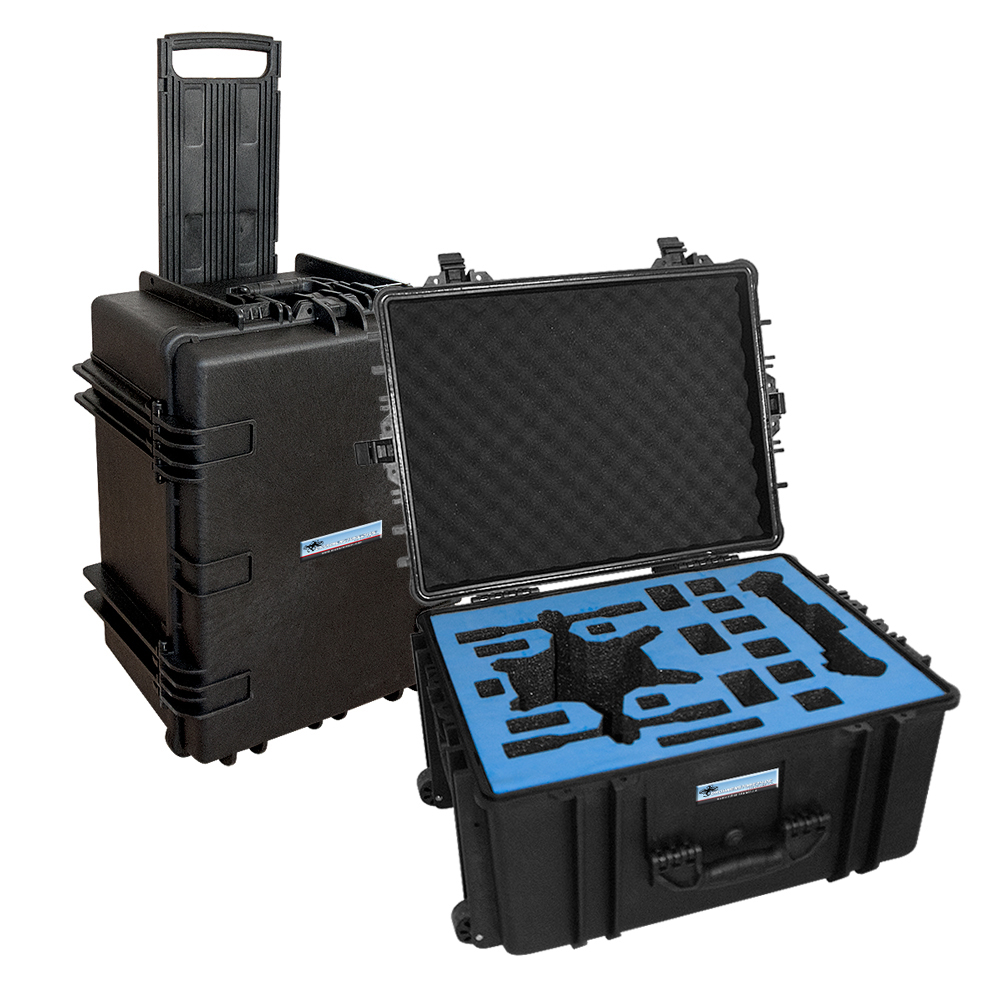

DS24 Yuneec H520E Drohne mit E20Tvx Wärmebildkamera  640 x 512 Thermalauflösung Profikofferer

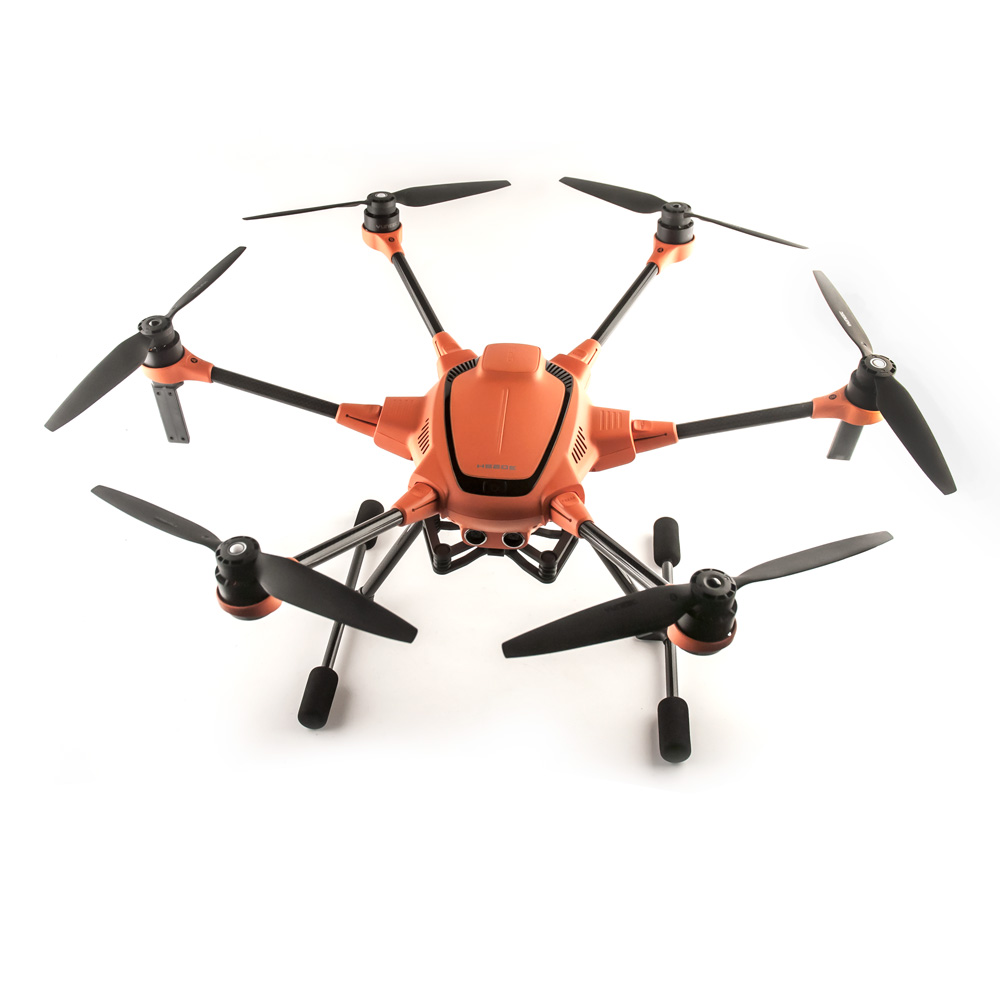

Der H520E Hexacopter wurde speziell für kommerzielle Anwendungen entwickelt und gibt Rettungskräften, Inspekteuren, Polizei, Feuerwehr und Vermessungsteams ein vielseitiges Werkzeug an die Hand. Der H520E ist eine robuste, leistungsstarke und flexible UAV-Plattform, die sich ideal auf die individuellen Anforderungen anpassen lässt. Lange Flugzeiten und hochwertige Kamerasysteme gestatten die schnelle und genaue Erfassung eines Gebietes, während der störungsfreie Präzisionskompass das Fliegen auch an bisher schwierig zu befliegenden Umgebungen ermöglicht.

Der H520E wurde mit den höchsten Ansprüchen an Sicherheit und Funktionalität entwickelt. Das 6-Rotor-System ermöglicht einen stabilen und sicheren Flug in dem es sicherstellt, dass der H520E auch bei Ausfall eines Rotors noch sicher weiterfliegen kann. Eingebaute Ultraschall-Sensoren lassen die Drohne Hindernisse erkennen, während der Akku bei zu niedriger Spannung Akkuwarnungen ausgibt und zuletzt in eine Fail-Safe-Funktion übergeht. Darüber hinaus ist der H520E mit einem redundanten Steuersignal, einer Return-Home und einer Geo-Fence Funktion ausgestattet.

INTELLIGENTES SICHERHEITSKONZEPT
Der H520E ist als geschlossenes System entwickelt worden, dessen technisches Design eine Kommunikation mit Fremdservern verhindert. Die Kommunikation findet lediglich zwischen der Drohne, der Nutzlast sowie
der ST16E Fernsteuerung statt. Logfiles werden lokal in der Drohne gespeichert und von Yuneec ausschließlich für Servicezwecke im Garantiefall benötigt. Das Auslesen der Daten erfolgt kabelgebunden.
Wir garantieren:
Es gibt keine Schnittstellen zu unseren eigenen Servern, Entwicklungsstationen oder interner IT-Infrastruktur.

DATENSICHERHEIT
DataPilot™ ist eine Softwarelösung zur Planung von Waypoint- und Survey-Missionen, die vollständig in die Hard- und Software des H520E integriert ist. Die DataPilot™ App ermöglicht eine
effiziente und konsistente Erstellung von Orthomaps, 3D-Scans und Kameraflüge mit wiederholbaren Flugstrecken ohne eine zusätzliche Software von Drittherstellern. Dabei kann der DataPilot™ Karten
unterschiedlicher Provider verarbeiten und speichern um auch dort fliegen zu können, wo kein Internetzugang zur Verfügung steht.

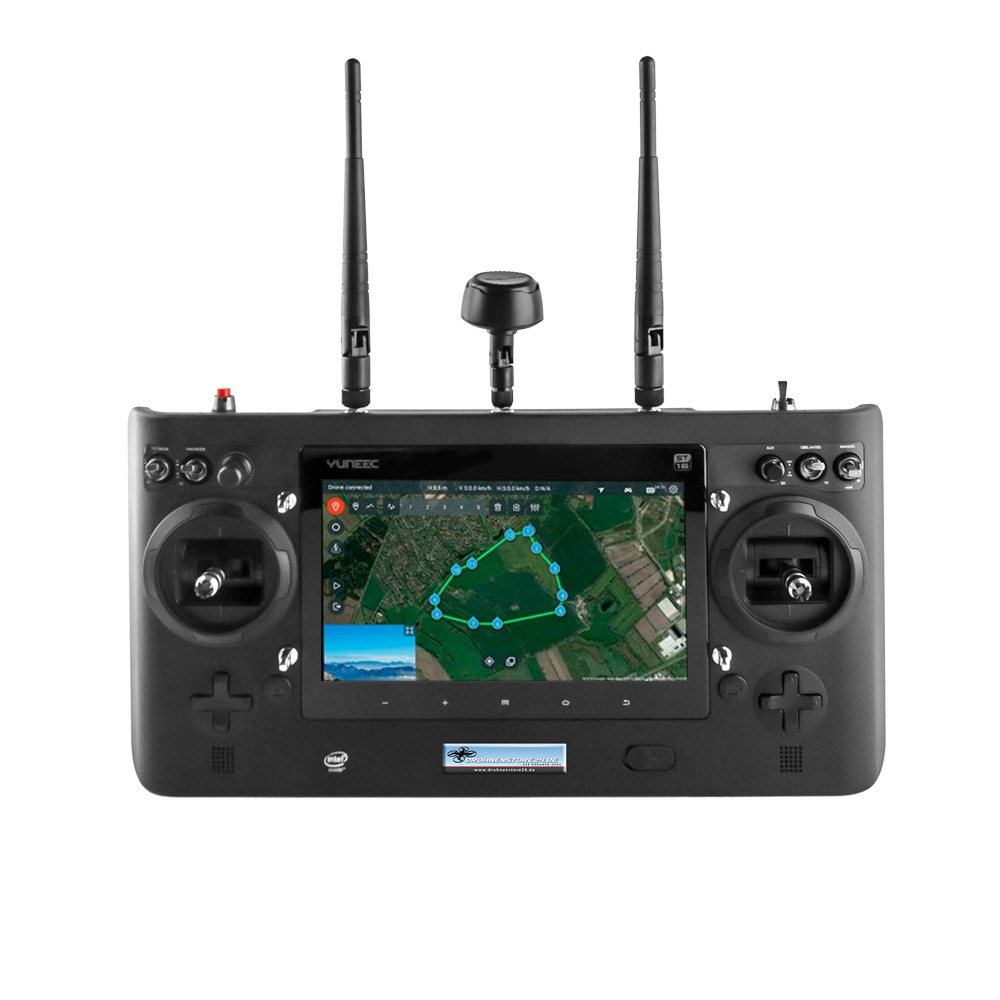

ST16E CONTROLLER
Die Android-basierte ST16E ist mit einem schnellen Intel Quadcore-Prozessor und OFDM-Support ausgestattet, dank dem die Bildübertragung auf bis zu 7 Kilometer übertragen werden kann. Das integrierte 7“
Display mit Touchscreen sorgt für eine präzise, intuitive Bedienung des H520E und zeigt alle Fluginformationen sowie das Livebild der Kamera an. Über den HDMI Ausgang der Fernsteuerung kann das Livebild zudem bequem auf einen größeren Monitor übertragen werden.

VIELFÄLTIGE KAMERAOPTIONEN
Dank seiner zahlreichen Zuladungsmöglichkeiten lässt sich der H520E ganz einfach auf verschiedene Anwendungsgebiete anpassen. Dank der Möglichkeit Sensoren in sekundenschnelle zu tauschen, wird die Ausfallzeit minimiert und die Produktivität verbessert. So kann eine Gimbal-Kamera-Kombination gegen eine andere getauscht werden, ohne dass der Copter dabei heruntergefahren werden muss.

- Leistungsstarker Flight-Control Prozessor
- Neue Akkuverbindung mit Fail-Safe-Design
- 3,5 - 7 km Reichweite durch neuartiges OFDM Modul
- Für kommerzielle und behördliche Anwendungen
- Hochpräziser, störungsarmer Kompass
- Hot-Swap-fähige Payload-Systeme
- Keine Datenübertragung auf Fremdserver
- Stabiles und sicheres 6-Rotor-Design
- Energieeffizient und leise
- ST16E mit integriertem 7“ Touch-Display, Sprachausgabe und umfangreicher DataPilot™ Software
- HDMI-Ausgang zur Übertragung des Livebildes der Drohne auf einen externen Monitor
- Missionsplanung am Rechner oder auf der ST16E
- Einziehbares Landegestell

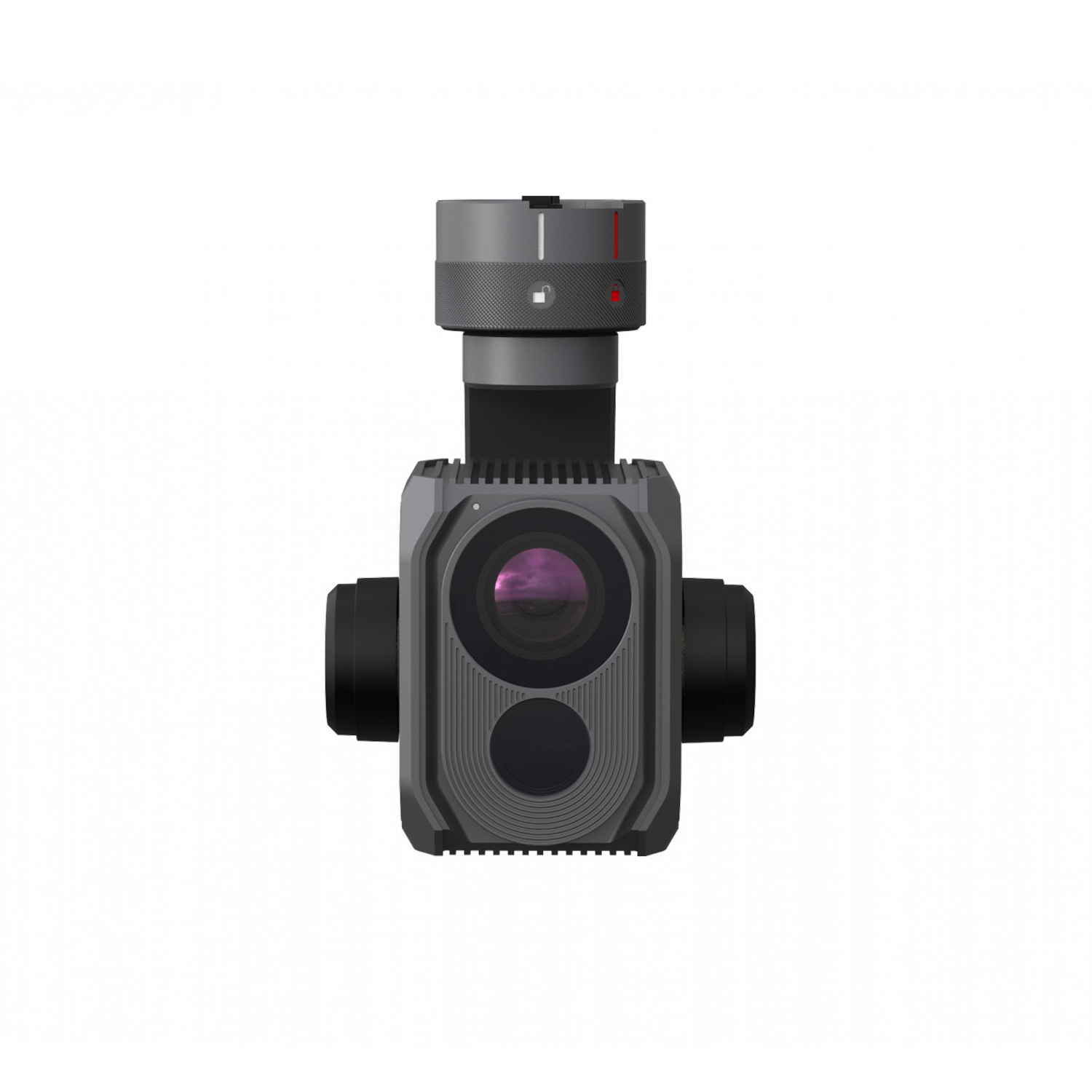

Yuneec E20Tvx Radiometrische Wärme- und Restlichtkamera für H520E Hexacopter 640 x 512 Thermalauflösung 33° FOV

Die neue E20Tvx NETD Wärmebildkamera für den H520E-OFDM wird mit einer Auflösung von 640x512 ausgeliefert und kann aufgrund ihrer radiometrischen Eigenschaften Temperaturdaten erfassen. Die Wärmebild- und Restlichtkamera hat eine 20-fach höhere Sensitivität als das menschliche Auge und ermöglicht qualitativ hochwertige Bilder auch im Dämmerlicht. Die E20Tvx ist sehr leicht und besitzt eine kompakte Bauform. Dank der hohen Auflösung ist diese Kamera die beste Wahl für gestochen scharfe Bilder.

Die E20Tvx ist eine radiometrische Wärmebildkamera, d.h. sie misst die Temperatur einer Oberfläche, indem die Intensität eines auf die Kamera auftreffenden Infrarotsignals interpretiert wird. Aufgrund dieser Eigenschaft können Temperaturdaten in jedem Pixel eines Bildes erfasst und gespeichert werden und mit Hilfe von Standardsoftware für weitere Berichte und Analysen aufbereitet werden.

Beide Bilder der Kameras werden live auf die Fernsteuerung ST16E gesendet und können dort separat im „Bild im Bild“ -Modus oder im „Overlay“-Modus betrachtet werden. Auch die Videoaufnahmen beider Kameras sind zu 100% synchron für eine spätere Nachbearbeitung. Die Temperaturskala kann für spezielle Bereiche im Bild angepasst werden.

Alle Kamerasysteme für den kommerziellen Einsatz sind „hot-swappable“, können also ausgetauscht werden ohne dass die Drohne ausgeschaltet werden muss. Dies reduziert die Standzeit am Boden und erhöht die Effizienz.Die E20Tvx Kamera-Gimbal-Kombination kann montiert/demontiert werden ohne dass die Drohne ausgeschaltet werden muss.  Das Schnellverschluss-System zwischen dem Gimbal und der Drohne ermöglicht einen schnellen und effizienten Wechsel zwischen den verschiedenen Kamerasystemen.

DROHNE
Startgewicht: 1860 g (ohne Kamera)
Durchmesser: 520 mm (ohne Luftschrauben)
Grösse: 551x482x309 mm
Flugzeit: 25-30 min
Max. Geschwindigkeit: 20 m/s
Max. Steiggeschwindigkeit: 5 m/s
Max. Sinkgeschwindigkeit: 3 m/s
Max. Flughöhe: 500 m
Max. Rotationsgeschw.: 120°/s

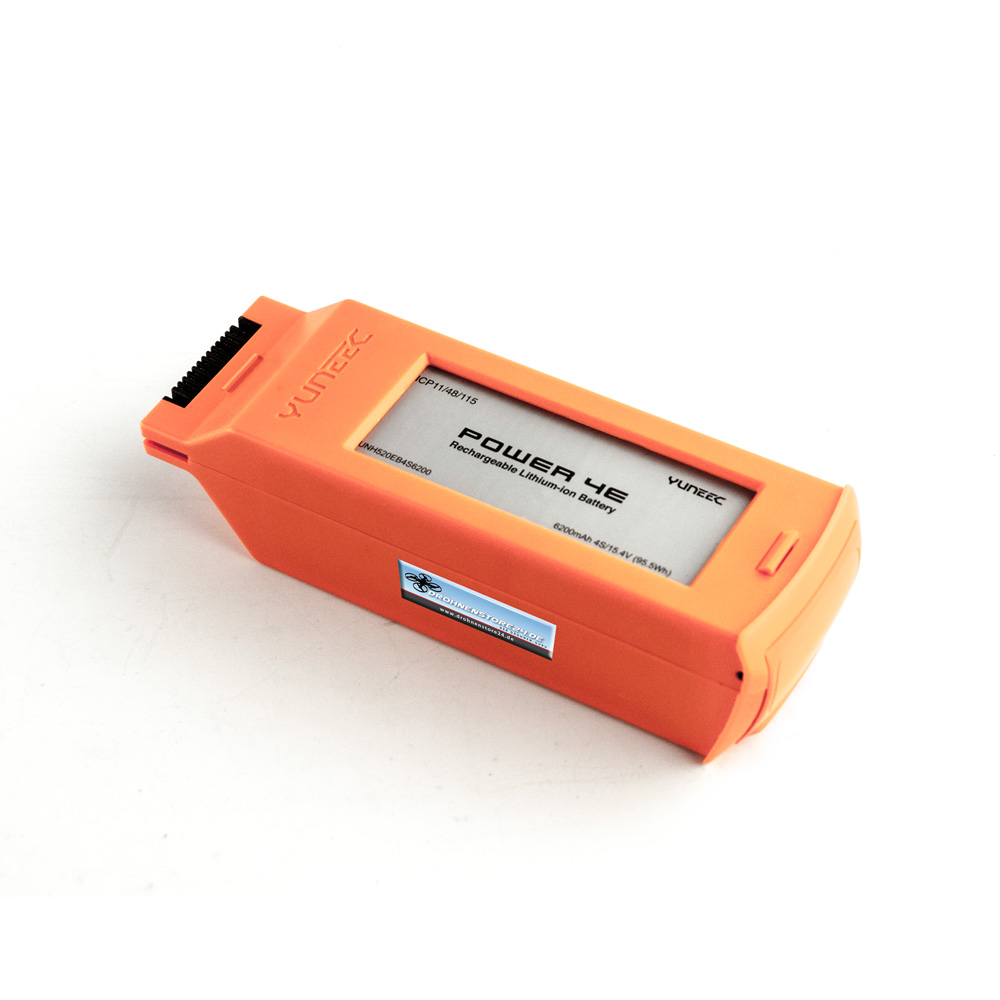

Batterie: 4S-6200mAh LiPo
Motoren: 720kV

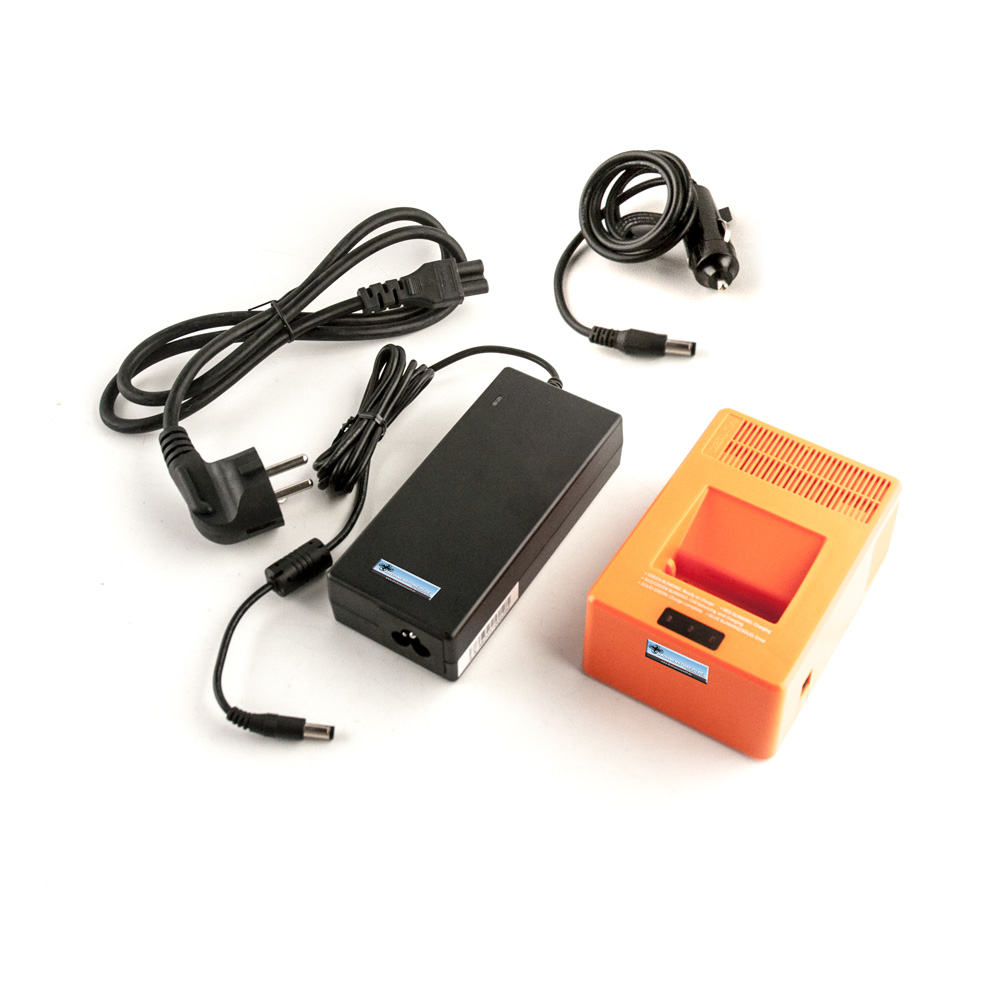

Ladegerät: SC4000-4H
Betriebstemperaturen: 0°C - 40°C
Lagertemperaturen: -10°C - 50°C

HINDERNISSERKENNUNG
Sensor: Ultraschall
Fluggeschwindigkeit: 4 m/s
Betriebsumgebung: Höhe > 1.5m
Abstand zu Hindernissen < 5 m

FERNSTEUERUNG
Betriebssystem: Android ™
Anzahl der Kanäle: 16
*Reichw. Steuersignal: Von 3.5-7 km (3.5 km Europa)
Batterie: 3.6V 8700mAh 31.32Wh Li-Ion
Frequenz: 2.4 GHz
Videolink Frequenzband: 2.4 GHz
Videolinkauflösung: 720 p
Bildschirmgröße: 7“
Betriebstemperaturen: 0°C - 40°C
Anschlüsse: HDMI

YUNE20Tvx33EU

Gewicht: 358g

GIMBAL
Winkelschwingungsbereich: ±.0.03°
Schwenkbereich TILT: -110° - 30° PAN: ± 165°
Schwenkgeschwindigkeit TILT:30°/s PAN:120°/s
Temperatureinsatzbereich: -10°C - 40°C

INFRAROT
Sichtfeld diagonal: 41.4°
Sichtfeld (H x V, ±5%): 33° x 26.6°
Empfindlichkeit: <50mk
Pixelabstand: 12μm
Infrarot Wellenlängenbereich: 8-14μm
Frequenz Full Frame Rate: 25Hz
Fotoformat: JPEG
Videoformat: MP4
Temperaturausgleich: Auto
Auflösung: 640×512
Temperaturmessbereich: High Gain -20°-150°Low Gain 100°-500°

OPTICAL PART
Sensor: 1/2.8” 2.13M
Blende: F2.8
Äquivalenzbrennweite: 23mm
Sichtfeld diagonal: 90°
ISO-Bereich: 100-3200
Verschlusszeit: 1/30-1/8000s
Videoauflösung: 1920*1080p 60fps
Fotoformat: JPEG
Videoformat: MP4
